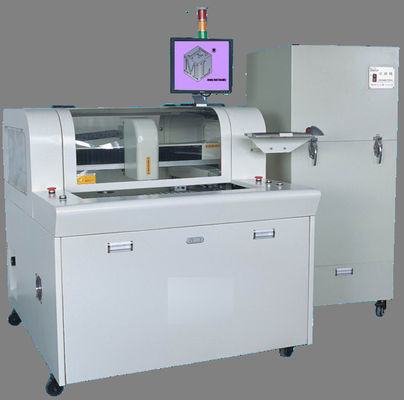

Tự động khí nén CNC PCB Router cho Rigid Printed Circuit Board

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	YUSH
Chứng nhận:	CE,ROHS, FCC
Số mô hình:	YSV-5A

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 tập
Giá bán:	business negotiation
chi tiết đóng gói:	Trường hợp Plywooden
Thời gian giao hàng:	5-10 ngày
Điều khoản thanh toán:	Công trình cũ . FOB
Khả năng cung cấp:	1000 set /week

Tiếp xúc

Chi tiết sản phẩm

Bảo vệ động cơ:	Có chức năng bảo vệ quá nhiệt, quá tải, điện áp thấp	Độ chính xác cắt:	0,1mm
Kích thước PCB (tối đa):	322mm * 322mm	Định vị khả năng lặp lại:	0,001mm
Thị giác:	CCD AOTU bù đắp	Máy vi tính:	(RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G)
Con quay:	50000rpm / phút	Độ chính xác của việc cắt:	0,01mm
Điểm nổi bật:	PCB định tuyến máy , PCB Router Machine

Bộ định tuyến PCB bằng khí nén tự động CNC cho bảng mạch in cứng

Danh sách bộ phận máy

I. Phần cứng
CON QUAY	Trục chính Morning Star và biến tần
CCD	Máy ảnh công nghiệp dòng 520 của Sony
ỐNG KÍNH	Máy tính EX2C
Đinh ốc	Nhập khẩu vít me bi đất chính xác của TBI
Hướng dẫn	Mở rộng HIWIN Đường ray dẫn hướng tuyến tính nhập khẩu
ĐỘNG CƠ	Dòng JiaBao LCF
THẺ CONTRONL I / O	HFC PCI-9074
THẺ CONTRONL LÁI XE	HFC PCI-9074
THẺ I / O	PCI-9074-64 chiếc / -38 chiếc
Dọn dẹp tĩnh	Dòng STATIC-ST401A
Máy tính	(RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1GDDR / 80G)
Giao diện máy	AOC LCD17 ", chuột Logitech
2. phần mềm
Hệ thống điều khiển	Windows XP Professional (Service3, v.3244)
Hoạt động GUI	Windows XP Trung Quốc
Chương trình chỉnh sửa	Nội tuyến
Thị giác	CCD AOTU bù đắp
Hệ thống điều khiển	Phiên bản F 1.0.2

Tham số hiệu suất

Tổng thể
Kích thước (W * D * H)	1220mm * 1450mm * 1420mm
Trọng lượng	550kg
Chiều cao bù đắp	60 ~ 110mm
Người thao túng
Loại động cơ	Dòng JiaBao
Định vị khả năng lặp lại	0,001mm
Khu vực làm việc trục (tối đa)	680mm * 360mm * 50mm
Trạm làm việc
Cố định PCB	tiêu chuẩn, chuyên môn hóa
Tải / dỡ PCB	thủ công
Kích thước PCB (tối đa)	322mm * 322mm
PCB dày (tối đa)	5mm
Cố định
Cố định độ cứng	Tiêu chuẩn
Cố định cố định	máy móc
Động cơ trục chính
Sức mạnh	400W
Con quay	50000rpm / phút
Bảo vệ	tự / gió làm mát
Thay đổi máy cắt	Chuyên môn hóa
Khả năng định tuyến
Tốc độ cắt (tối đa)	100mm / s
Tốc độ lái xe (tối đa)	3000mm / s
Độ chính xác của cắt	0,01mm
Hệ thống chân không
Năng lượng chân không	2.2KW AC 380V
Máy hút bụi	dây dọi
Tiện ích
Sức mạnh	2.2KW AC380V
Cung cấp không khí	2 ~ 5kg / cm2
Lập trình
Chương trình chỉnh sửa	Nội tuyến
Chức năng sửa	Đường thẳng, cung tròn, đường tròn, đường cong chữ U
Bộ nhớ chương trình	Ổ cứng
Thị giác	SONE màu CCD
bù dao phay	TỰ ĐỘNG
Thiết lập chân không	TỰ ĐỘNG
Màn hình hoạt động
Iindicator	Iindicator Trạng thái máy
kiểm tra công cụ	Tuổi thọ công cụ phát hiện tự động, sử dụng kiểm tra thời gian
Bảo vệ động cơ	Có chức năng bảo vệ quá nhiệt, quá tải, điện áp thấp
kiểm tra quá tải động cơ	Có quá tải, dòng bình thường, chức năng bảo vệ điện áp thấp
Thời gian sử dụng công cụ	Tuổi thọ của công cụ phát hiện tự động,
Thống kê dữ liệu	Mô hình bảng riêng biệt, số đếm tách biệt, phương pháp đếm đa dạng
Hồ sơ lỗi	Phần mềm tự động ghi lại tất cả bộ nhớ cảnh báo của máy
III.Sự chính xác
Trục chính xác	0,001mm
Độ chính xác cắt	0,1mm
IV.Sự an toàn
Khu vực làm việc bảo vệ	Với bốn lớp bảo vệ kín
Cảm biến cửa	Cảm biến vi chuyển đổi cửa an toàn phía trước và phía sau (tùy chọn)
Nút dừng kỳ hạn

Mô tả chức năng

Hình ảnh phóng to X10 giúp lập trình dễ dàng hơn và tăng độ chính xác của cài đặt điểm.

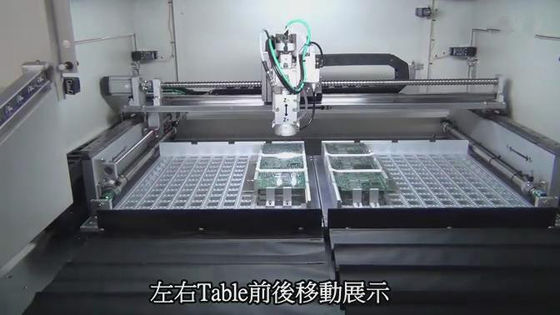

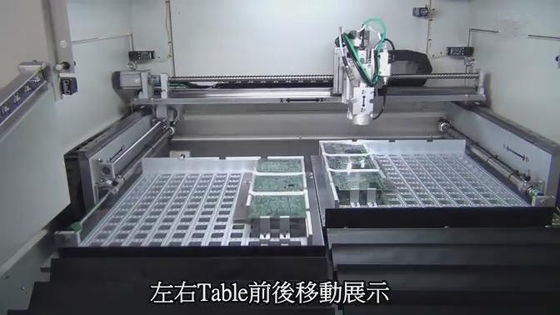

Hai bàn trượt cung cấp chuyển động vào và ra đồng thời để giảm thời gian kéo để đạt năng suất tốt hơn.
Hệ thống bù trừ AUTO MARK. Hình ảnh CD có thể kiểm tra & mô phỏng đường dẫn hoặc định tuyến để giảm sai sót không cần thiết trước khi cắt.
bit routng tự động nâng và dịch chuyển đến điểm lập trình tiếp theo sau đó cắt để kéo dài thời gian sử dụng của bit định tuyến.
cửa an toàn thiết kế ngành công nghiệp.
Hình ảnh CCD có thể kiểm tra và mô phỏng đường dẫn hoặc định tuyến để giảm lỗi không cần thiết trước khi cắt
